¿Qué es un área clasificada o peligrosa?
Espacios donde pueden existir atmósferas explosivas debido a gases inflamables, vapores, polvos o fibras combustibles.
- Clasificaciones comunes:
- Zona 0, 1, 2 (según IEC/ATEX)
- Clase I, División 1 y 2 (según normas norteamericanas)
Ejemplos típicos: Refinerías, plantas químicas, instalaciones farmacéuticas, almacenes de solventes, cabinas de esterilización con óxido de etileno.
¿Qué Requisitos Debe Cumplir un Equipo para Operar en Estas Áreas?
Seguridad Intrínseca (IS):
- Diseño que limita la energía eléctrica y térmica para evitar ignición incluso en condiciones de falla.
- No requiere barreras físicas externas; la seguridad está integrada en el diseño.
Certificación ATEX / IECEx:
- Normas europeas e internacionales que garantizan que el equipo no puede provocar explosiones en atmósferas peligrosas.
Ventajas:
- Cumplimiento normativo.
- Protección de personal y activos.
- Operación continua sin comprometer la seguridad.
Aplicaciones Típicas en Áreas Peligrosas
- Industria Petroquímica: Monitoreo de presión y temperatura en tuberías y tanques.
- Aeroespacial: Validación térmica y de presión en componentes de motores y cabinas.
- Farmacéutica y Médica: Control de humedad y temperatura en procesos de esterilización con óxido de etileno.
- Almacenamiento de Solventes: Vigilancia ambiental para evitar riesgos de ignición.
Registradores para Áreas Peligrosas

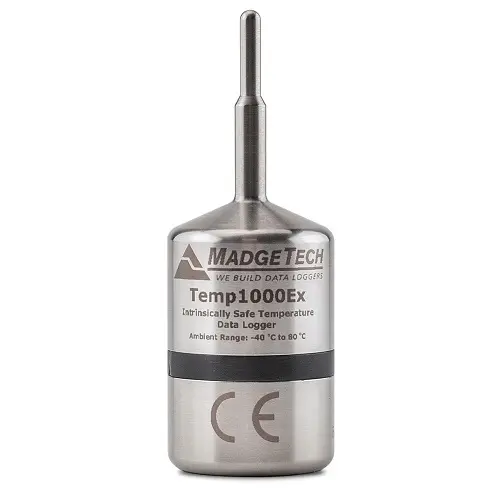

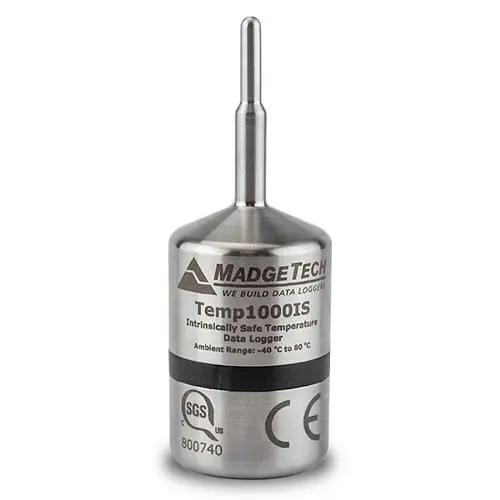

Temperatura
Rango: -40 ºC a 80 ºC
Resolución: 0,01 ºC
Precisión: ±0,5 °C (0 °C a 50 °C)
Certificación Intrínsecamente Seguro (IS)
• Clase I, II, III, División 1, Grupos A-G, -40 °C < Tamb < +80 °C, T4A
• Clase I, II, III, División 2, Grupos A-D, F, G, -40 °C < Tamb < +80 °C, T4A
• Clase Temperatura: T4A
• CAN/CSA-C22.2 No. 60079-0:15
• CAN/CSA-C22.2 No. 60079-11:14
Certificación Ex (IECEx - Atex)
• Conceptos de Protección Eléctrica: IEC: 60079-11 Ex ia – Ex ic, Zonas de Seguridad Intrínseca 0-2
• Nivel de Protección del Equipo: Ga – Gc, Zonas 0-2
• Grupos Gas: IIC
• Clase Temperatura: T4

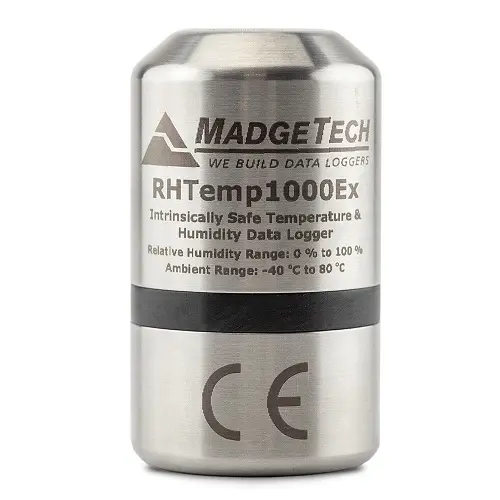

Humedad Relativa y Temperatura
Rango: 0 %HR a 100 %HR // -40 ºC a 80 ºC
Resolución: 0,1 %HR // 0,01 ºC
Precisión: ±3,0 %HR // ±0,5 °C (0 °C a 50 °C)
Certificación Intrínsecamente Seguro (IS)
• Clase I, II, III, División 1, Grupos A-G, -40 °C < Tamb < +80 °C, T4A
• Clase I, II, III, División 2, Grupos A-D, F, G, -40 °C < Tamb < +80 °C, T4A
• Clase Temperatura: T4A
• CAN/CSA-C22.2 No. 60079-0:15
• CAN/CSA-C22.2 No. 60079-11:14
Certificación Ex (IECEx - Atex)
• Conceptos de Protección Eléctrica: IEC: 60079-11 Ex ia – Ex ic, Zonas de Seguridad Intrínseca 0-2
• Nivel de Protección del Equipo: Ga – Gc, Zonas 0-2
• Grupos Gas: IIC
• Clase Temperatura: T4

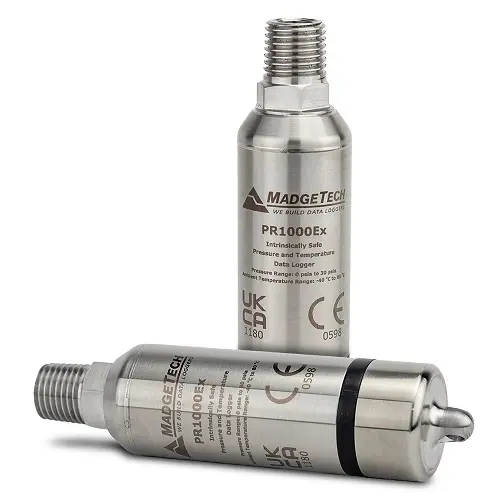

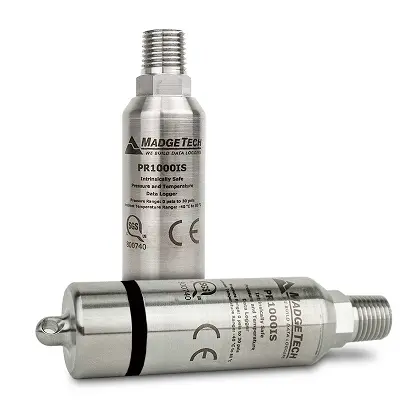

Presión y Temperatura
Rango: 0 PSIA/G a 30/100/300/500/1000/5000 PSIA/G // -40 ºC a 80 ºC
Resolución: 0,0005/0,002/0,005/0,01/0,02/0,1 PSIA/G // 1,0 ºC
Precisión: ±2% FSR // ±2,0 °C (0 °C a 50 °C)
Certificación Intrínsecamente Seguro (IS)
• Clase I, II, III, División 1, Grupos A-G, -40 °C < Tamb < +80 °C, T4A
• Clase I, II, III, División 2, Grupos A-D, F, G, -40 °C < Tamb < +80 °C, T4A
• Clase Temperatura: T4A
• CAN/CSA-C22.2 No. 60079-0:15
• CAN/CSA-C22.2 No. 60079-11:14
Certificación Ex (IECEx - Atex)
• Conceptos de Protección Eléctrica: IEC: 60079-11 Ex ia – Ex ic, Zonas de Seguridad Intrínseca 0-2
• Nivel de Protección del Equipo: Ga – Gc, Zonas 0-2
• Grupos Gas: IIC
• Clase Temperatura: T4
